mit Wandablauf

Wandarmatur Aufputz

niedrige Bauhöhe

selbsttragender Rahmen

Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar

Abdichtscheibe selbstklebend, vliesbeschichtet

Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen

Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau

Fussplatten drehbar, Tiefe passend zum Einbau in U-Profil UW 50 und Duofix Systemschienen

Traverse Armatur höhen- und tiefenverstellbar

Einlaufhöhe des Sifons einstellbar

Mindesthöhe Estrich am Einlauf 65 mm

Beplankungsdicke 10 - 40 mm

Fliesenaufbau Boden 2 - 26 mm

Fliesenaufbau Wand 2 - 35 mm

Abwasseranschluss links oder rechts

Verwendung:

für Trockenbau zum Einsatz mit Verbundabdichtungen zum Einbau in teil- oder raumhohe Vorwandinstallationen zum Einbau in raumhohe Installationswände zum Einbau in teil- oder raumhohe Duofix Systemwände für Aufputzwandarmaturen zur Entwässerung bodenebenen Duschen zur Aufnahme des Abwassers eines einzelnen Duschkopfes zum Einbau bei sehr niedrigem Bodenaufbau für Fussbodenaufbauten 65 - 90 mm (exklusiv Fliesen und Gefälle)

Ablaufleistung

0.4 l/s

Sperrwasserstand

30 mm

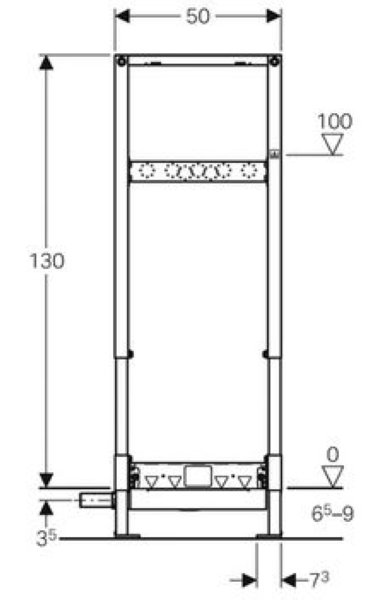

Länge

130 cm
